欣凱膠水店
不同環(huán)境膠水性能不一樣，木工膠需要注意什么？
發(fā)布時間：2024-11-05
在不同環(huán)境下，木工膠的性能確實會有所不同，因此在使用木工膠時需要注意以下幾點：
一、環(huán)境對木工膠性能的影響
溫度：
溫度的高低會影響木工膠的交聯(lián)反應(yīng)速度和固化時間。夏季溫度高，木工膠的固化速度可能加快，而冬季溫度低，固化速度會減慢。
溫度過高或過低還可能導(dǎo)致木工膠的性能下降，如粘度變化、固化不完全等。
濕度：
濕度對木工膠的固化效果和粘接強(qiáng)度有重要影響。濕度過高可能導(dǎo)致木工膠吸收水分，影響固化效果和粘接強(qiáng)度。
濕度過低則可能使木工膠固化過快，導(dǎo)致粘接不牢固。
光照：
長時間的光照可能導(dǎo)致木工膠發(fā)生光化學(xué)反應(yīng)，影響其性能。
紫外線對木工膠的耐候性有重要影響，長期暴露在紫外線下的木工膠可能出現(xiàn)老化、開裂等現(xiàn)象。
二、木工膠使用注意事項
選擇合適的木工膠：
根據(jù)不同的木材類型、使用環(huán)境和粘接需求選擇合適的木工膠。
對于需要承受較大負(fù)荷或經(jīng)常移動的家具，建議選擇高強(qiáng)度、耐久性好的木工膠，如環(huán)氧樹脂膠或聚氨酯膠。
對于室外或潮濕環(huán)境，應(yīng)選擇耐候性好、耐水性強(qiáng)的木工膠。
控制施工環(huán)境：
在施工前，應(yīng)檢測施工環(huán)境的溫度和濕度，確保符合木工膠的使用要求。
在溫度過低或過高的環(huán)境下，應(yīng)采取適當(dāng)?shù)募訜峄蚪禍卮胧员ＷC木工膠的正常固化。
在濕度過高的環(huán)境下，應(yīng)使用除濕設(shè)備或采取其他措施降低濕度。

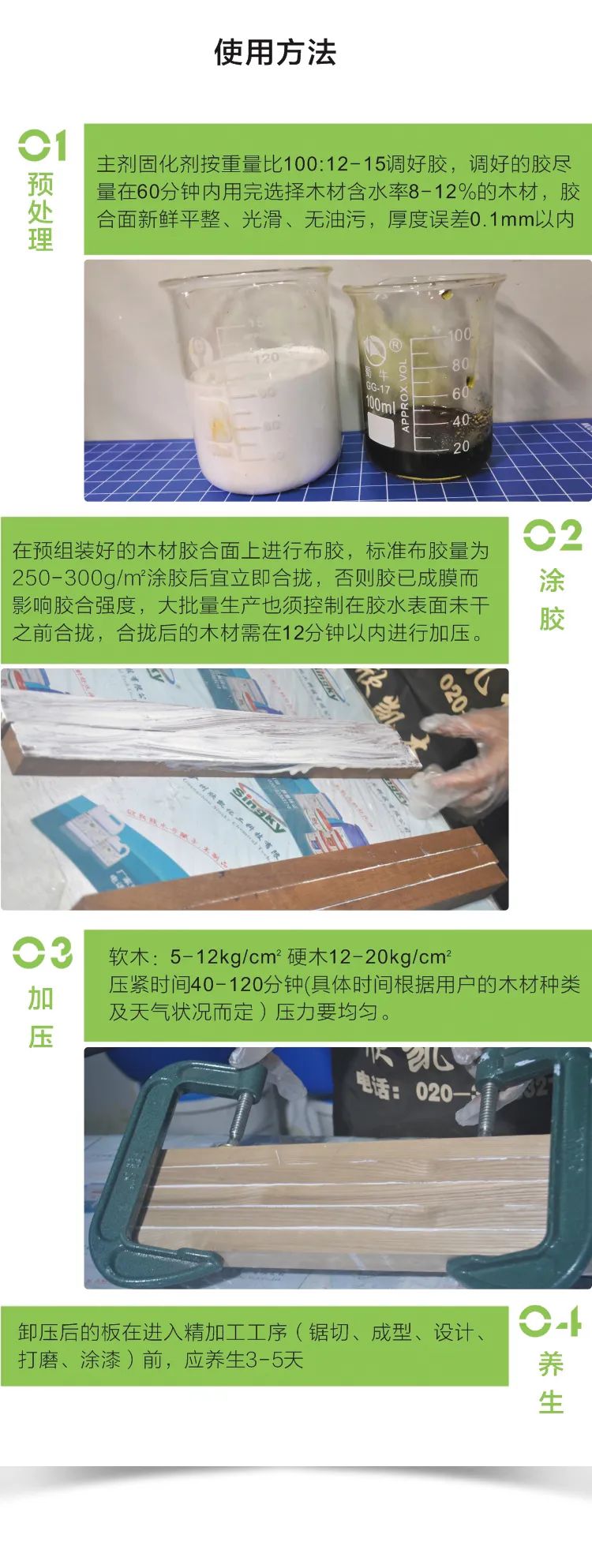

正確施工：
在涂膠前，應(yīng)確保木材表面干燥、清潔，無油污、灰塵等雜質(zhì)。
涂膠時應(yīng)均勻、適量，避免過多或過少。過多會導(dǎo)致膠水溢出并影響美觀度，過少則可能無法形成足夠的粘合力。
涂膠后應(yīng)盡快將木材對齊并壓緊固定，以確保膠水能夠充分滲透并固化。
固化與后期處理：
在固化過程中，應(yīng)保持適當(dāng)?shù)臏囟群蜐穸葪l件，避免影響膠水的固化效果。
固化完成后，應(yīng)進(jìn)行測試以確保粘接效果滿足要求。
對于需要打磨、修整的木材，應(yīng)在膠水完全固化后進(jìn)行。
儲存與保管：
木工膠應(yīng)儲存在陰涼、干燥、通風(fēng)良好的地方，避免陽光直射和高溫。
不同型號的木工膠應(yīng)分開存放，避免混淆。
已開封的木工膠應(yīng)盡快使用完畢，避免長時間暴露于空氣中導(dǎo)致性能下降。
綜上所述，在使用木工膠時，需要根據(jù)不同的環(huán)境條件和木材類型選擇合適的木工膠，并控制施工環(huán)境、正確施工、注意固化與后期處理以及儲存與保管等方面的問題，以確保木工膠的性能得到充分發(fā)揮，滿足粘接需求。
